YFQ 浮球液位開關
-
該液位開關是一種安全可靠、使用方便、結構簡單的液位控制器，一臺產品可實現多點控制，且壽命長、速度快、具有較強的抗負載沖擊能力。廣泛應用于廢水/凈水處理、造船、發電機設備、石油化學、食品、電子、化學、橡膠及塑膠、油壓機械、化學制藥等介質的液位檢測行業。
產品特點
技術參數
● 可作多點控制。控制開關位置可以按使用者需要訂制。
● 使用磁簧開關不需供應電源，接點壽命可達200萬次。
● 所有的開關出線在同一接線盒，外部施工配線成本低廉。
● 有PP、SUS316金屬材質，因此不管酸堿液、溶劑或各種燃油，皆有合適產品可配合使用。
● 連桿式浮球液位開關套裝，適用于高溫和高壓場合
技術參數
● 安裝位置：頂裝式
● 開關設定點：1-4控制點（出廠設定）
● 觸點類型：SPST簧片
● 工作溫度：-40~200 ℃
● 防護等級：IP65
● 特殊規格可根據客戶需求訂制

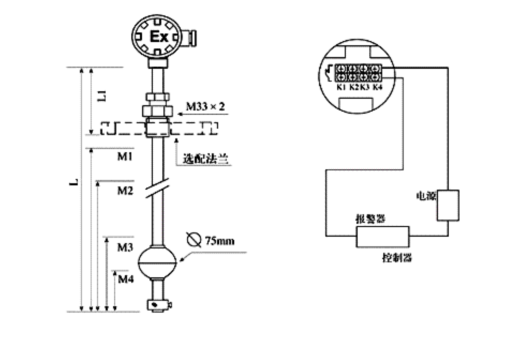

| YFQ | 產品系列代號 | ||||||||||
| K1 | 一個控制報警點（需明確控制報警點位置尺寸） | 控制報警點數（地位控制報警點最小50mm） | |||||||||
| K2 | 兩個控制報警點（需明確每個控制報警點的位置尺寸） | ||||||||||
| K3 | 三個控制報警點（需明確每個控制報警點的位置尺寸） | ||||||||||
| K4 | 四個控制報警點（需明確每個控制報警點的位置尺寸） | ||||||||||
| 2 | 標準為 M33×2可動螺紋，用于定位或連接法蘭（可省略） | ||||||||||
| 4 | 法蘭安裝，法蘭規格尺寸由用戶根據現場設備確定 | ||||||||||
| P | 耐壓力（＜ 0.5MPa）（用于密封罐，不是密封罐省略） | ||||||||||
| E | 防爆型（無要求可省略） | ||||||||||
| YFQ | K2 | 2 | P | E | 選型舉例 | ||||||
● 配線時建議使用多蕊電纜。被控制線路負載必須和浮球開關接點容量相匹配。
● 安裝位置應遠離進水口，否則開關會因進水口的波動而造成誤動作。
● 若開關裝置于容器池壁，可加裝L型角鋼支架。
● 當浮球開關使用在有馬達、繼電器、螺管線圈等有電感性負載的電路中，建議在負載兩端并聯保護線路如：RC(緩沖器)、變阻器、二極管等。
● 接線完成后請將盒蓋旋緊并將接線口固定，以確保接線盒防水。
● 接線板端子臺上的標識數字由小到大對應著從上至下各浮球的接點。
